籃式過濾器

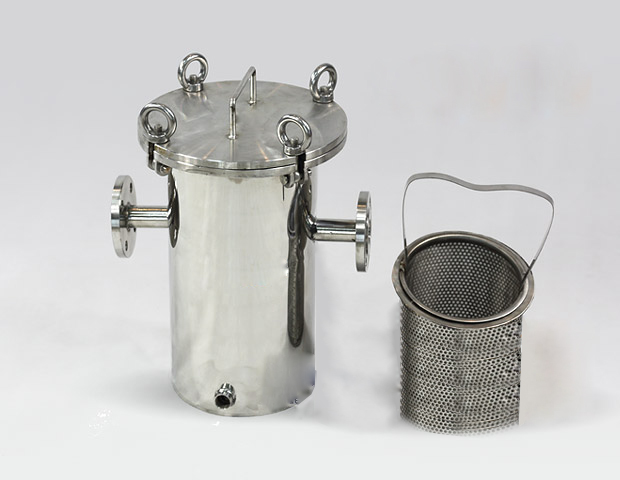

產品簡述：籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

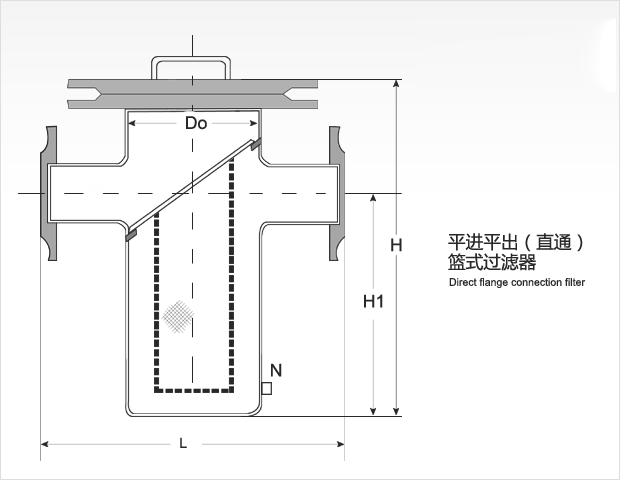

1、籃式直通法蘭連接式過濾器(LDLLSⅠ型)，見圖(DN25～300，PN≤5.0MPa)

進出水口徑 DN	結構尺寸(PN≤5.0MPa)				排污口
進出水口徑 DN	L	H	H1	D0	排污口
25	180	260	160	Φ76	ZG3/4
32	200	270	160	Φ76
40	260	300	170	Φ108
50	260	300	170	Φ108
65	330	360	210	Φ133
80	340	400	250	Φ159
100	400	470	300	Φ219
125	480	550	360	Φ273
150	500	630	420	Φ273
200	560	780	530	Φ325
250	660	930	640	Φ426	M20×1.5
300	750	1200	840	Φ478	M20×1.5
